测量光幕
当前位置:首页> >> 产品展示 >> 测量光幕
  • SM-V系列测量光幕/光栅
  • SM-V系列测量光幕/光栅

    服务热线0755-29490141

    在线咨询 扫一扫关注官方微信

    SM-V系列测量光幕最高精度可达2mm , 此精度为目前光幕测量行业内最高精度之一,满足了更多客户的应用要求。

    SM-V系列测量光幕响应时间为行业最高之一,单点响应时间达到9微秒,可更有效稳定的检测到快速移动物体的准确数据,大大提高了作业效率。

    测量光幕原理:

    SIMER-V系列测量光幕由1对的红外线发射器与接收器构成,所有的发射器包含一个外壳中,所有的接收器包含在另一个外壳中,放置在发射器与接收器之前的物体将会遮挡一部分光线使其不能到达它们相应的接收器,使用同步扫描来识别哪些对或通道被挡住了,首先一个发射器通道发出光脉冲而相应的接收器同时来寻找此脉冲,当找到后即完成一个通道的扫描,接着进行下一个通道,直到所有的扫描都完成,此系统记录了哪些通道受阻,那些通道畅通,然后基本用户定义的功能输出一个信号,该信号可以是开关量、模拟量、RS485、RS232等。

    基本特点:

    1.可检测最小物体尺寸为:2mm

    2.检测范围:100—10000mm;

    3.检测高度:40-3000mm(常规);

    4.工作电源:12—24VDC;

    5.响应时间:产品型号为准,使自动化系统以最高的效率运行;

    6.工作环境温度: -20ºC ~65ºC;

    7.信号输出:开关量、模拟量、RS485、RS232等;


    SM-V系列测量光幕技术参数:


    SM-V系列测量光幕/光栅接线说明:

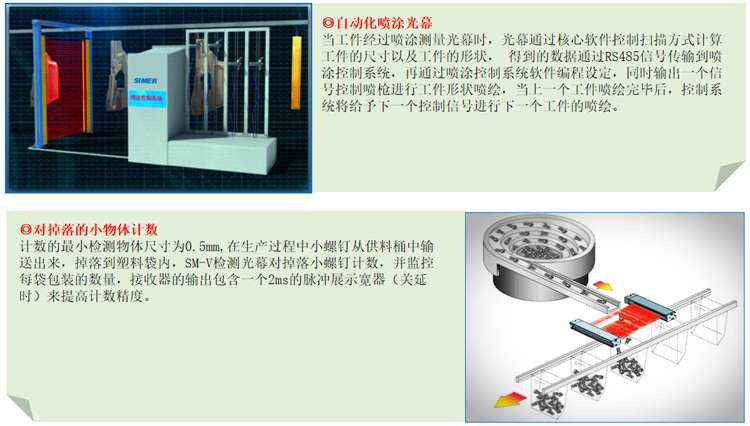

    SM-V系列测量光幕主要应用于物体尺寸测量、车辆外轮尺寸测量、自动化喷涂、瓦楞纸纠编、分拣大小物体、坐标定位、物体速度检测等。
