    SM-1B系列薄款安全光栅特点:

    1、超薄身13mm截面尺寸为13*28mm 最大检测高度350mm;

    2、实现了最大可达350mm(16光轴)的检测高度。光轴间距20mm(最小检测物体φ30mm),检测距离3m;

    3、投光器和受光器两面都装有清晰易见的红色作业指示灯,高度为52-102mm。 当检测输出直接连接作业指示灯输入时,还可作为大型工作状态指示灯使用。

    4、响应速度快,响应时间10ms以内;

    5、产品适合各种治具及空间狭小的地方使用。

    SM-1B系列安全光栅技术参数:

    检测距离4m
    响应时间10ms max(电源接通后启动时间:2s)
    投光元件红外LED
    电源电压DC12~24V±10%(波动p-p10%以下)
    消耗电流80mA
    控制输出输出方式

    NPN开路集电极晶体管

    最大流入电流:100mA

    外加电压:30V DC以下(输出和0V之间)

    剩余电压:2V以下(流入电流为100mA时)

      1V以下(流入电流为16mA时)

    NPN开路集电极晶体管

    最大源电流:100mA

    外加电压:30V DC以下(输出和+V之间)

     剩余电压:2V以下(源电流为100mA时)

      1V以下(源电流为16mA时)

    动作状态所有光轴对正输出,动作模式NC
    指示灯投光器:投光指示灯(绿色LED)、作业指示灯(红色LED)
    受光器:工作状态指示灯(红色LED)、稳定入光指示灯(绿色LED)、作业指示灯(红色LED)
    保护电路配备
    环境性能保护构造IEC标准 IP40
    环境照度受光面照度 白炽灯:3,000lx以下、太阳光:10,000lx以下
    环境温度动作时:-10~+55°C (无结冰、无结露) ,保存时:-10~+60°C (无结冰、无结露)
    环境湿度工作时:35~85%RH、保存时:35~85%RH (无结露)
    绝缘电阻20MΩ以上(DC250V兆欧表)
    耐电压AC1,000V 50/60Hz 1min
    耐振动10~55Hz 双振幅0.5mm X、Y、Z各方向 2h
    耐冲击100m/s2 X、Y、Z各方向 3次
    连接方式导线引出型 3m
    材质外壳外壳:耐热ABS,前罩:聚酯,显示罩:丙烯
    电缆0.2mm2 4芯橡皮电缆,长3m
    重量350g400g


    SM-1B系列安全光栅尺寸图:

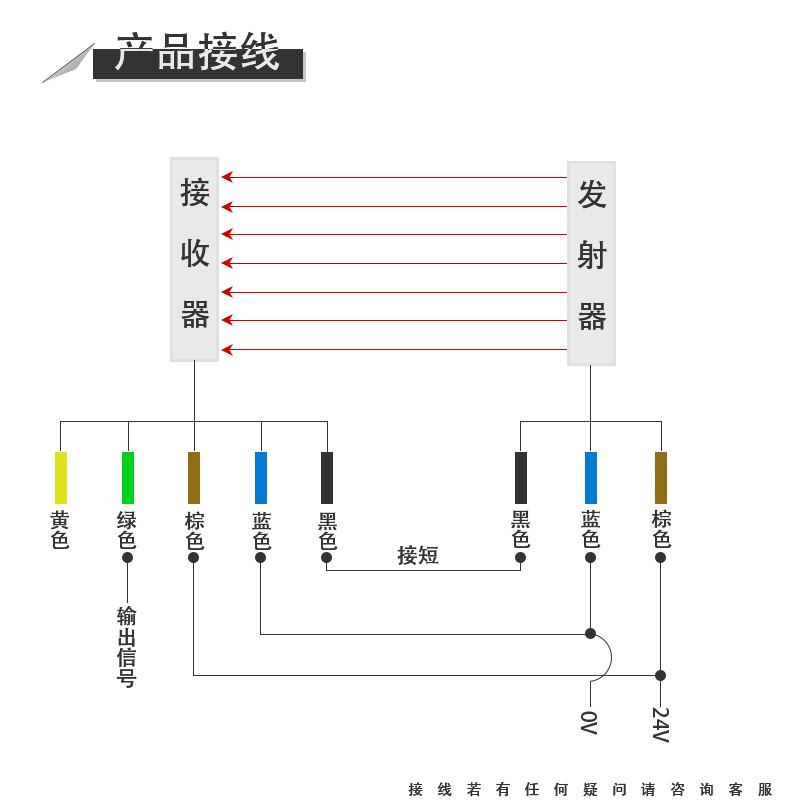

    SM-1B系列安全光栅接线图:
