防水型安全光栅（E系列）

▷ 产品截面尺寸：φ37mm （圆型）

▷ 多种信号输出，对射距离3米

▷ 光轴间距：10/20/30/40mm

▷ 同步类型：线同步/光同步

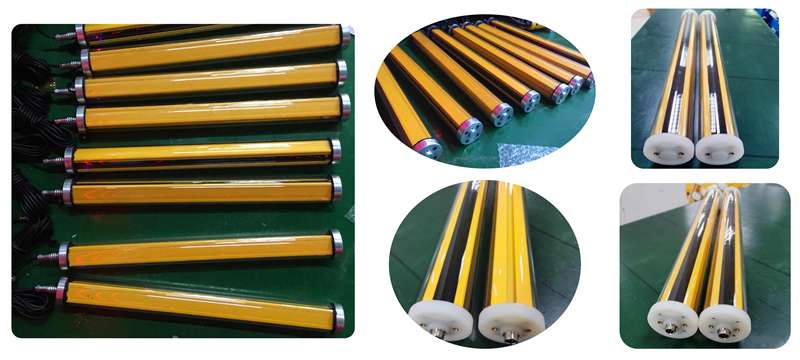

SM-E系列防水型光栅是基于微机控制的一套高品质，高性能安全防护产品，采用专业防水结构技术，采用进口红外线不可见光红外线传感技术，外观圆形精美，防水等级IP67级，响应时间15ms以内，对射距离0.1-3米，易对准，适合各种与液体（不包含严重腐蚀类）

相关的机器设备及其他与水相关行业等。

产品同时已通过CE认证和FCC认证！自带独立晶体管安全输出，安全可靠，可非标定制。

产品特点：

❏ 完善的自检功能，提升设备安全性

❏ 全系列可配置线同步或光同步

❏ 专业防水结构技术，防水等级IP67级

❏ 反应灵敏，响应时间小于15ms

❏ 可定制屏蔽（浮动/固定消隐）功能

❏ 抗电磁、变频器、激光、太阳光干扰

❏ 直接与PLC连接或其他上位机控制

❏ 外观小巧，直径37mm,适合多种场合使用

光栅类型	防水型
截面尺寸	φ37mm(圆型)
光束数量	4-150束(常规)
光轴间距	10mm/20mm/30mm/40mm
保护高度	40-2000mm（常规）
对射距离	0.1-3m
电源电压	DC24V±10%
响应时间	≤15ms
信号输出	NPN/PNP（可选）
同步类型	光同步/线同步（可选）
光幕形式	对射型
外壳防护等级	IP67
连接类型	航插(3针/4针)/(4针/5针)
负载电流	<120mA
工作电流	<200mA
红外波长	红外发光二极管940nm
抗干扰能力	10000Lux
主体外形材质	铝合金/亚克力/聚酯
电路保护	反接保护/输出短路保护/过载保护
消耗功率	3-8W
工作温度	-15℃~55℃
环境温度	20C,RH≤85%
介电强度	DC30V.5A
绝缘电阻	＞100 MΩ
产品认证	CE FCC
外壳颜色	内--铝（黄色烤漆）/ 外--透明亚克力
产品重量	随着光栅高度（长度）而变化
产品应用	各类自动化设备、包装机工业、食品制造业、电子行业、五金制造业等




注： 1、以上规格型号的总高度已包含航空插头尺寸33mm；

2、此表型号命名全部为常用信号NPN常闭,对射距离3米，如需其他要求请按照“产品规格型号组成说明”去选择；

3、此系列产品安装固定方式有1种：(标配：上下固定支架)
